膠膜表面缺陷檢測設備

產品介紹：

福建疆川科技的膠膜視覺檢測系統用于檢測PE/PVC膠膜產品在生產過程中表面出現的黑點、雜質、蚊蟲以及油污等常見缺陷,可符合要求于管制的檢測灰階條件下正常與穩定檢出。系統可以在生產過程中及時的發現產品表面出現的疵點信息，實時反映生產線表面的缺陷信息，并進行瑕疵分類處理，完全取代人工肉眼進行瑕疵檢測。大大的節省了生產成本，提高了生產效率，保證了膠膜質量。

膠膜表面缺陷檢測設備原理：

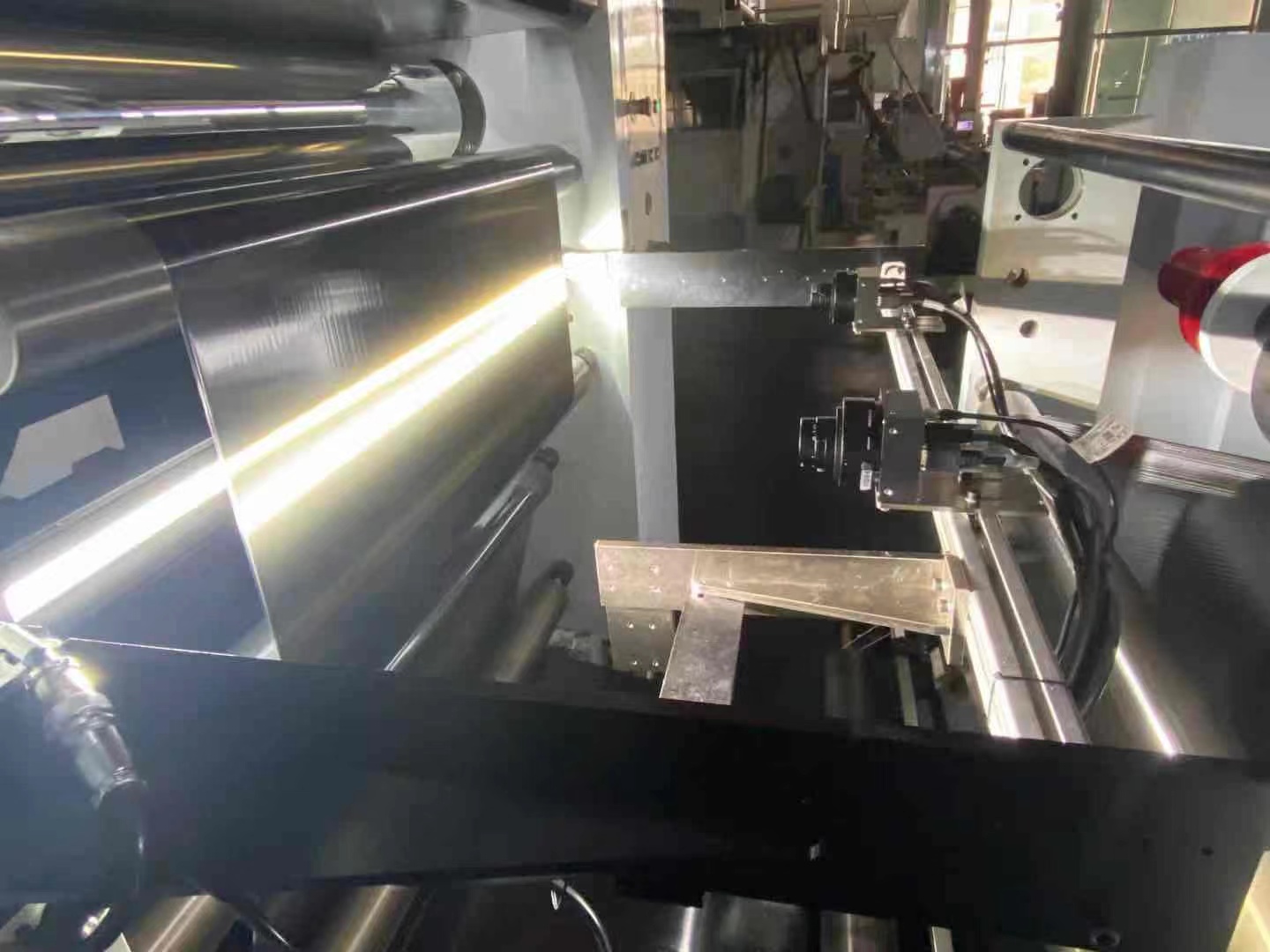

系統整體采用工業CCD相機在線圖像掃描的工作原理，在生產線高速生產的狀態下，采用特定波長的高亮LED工業線性聚光光源照射產品表面，同時通過工業CCD相機實時掃描并采集光源照射處的產品圖像。

系統將相機采集到的膠膜圖像經過MVI圖像軟件算法進行瑕疵識別處理。由于瑕疵的成像圖片與正常產品的成像圖片存在灰階差異，一般瑕疵灰階差大于±20↑,檢出率可達98%↑。從而使的系統能夠精準發現產品的缺陷；同時根據事先采集各類瑕疵的圖像特征并記錄缺陷庫，從而實現了瑕疵的在線檢測、分類與后續處置。

膠膜表面缺陷檢測設備規格

一、硬件規格：Line scan CCD:8K↑CCD/Scanrata 50000條↑

二、光源系統：HiPower白色LED燈源1PC(透射光源)，LED亮度200,000Lux↑，可程序透過RS232外部控制LED光源亮度。

三、CCD固定座：三軸可調高精度固定座，搭配CCD數量。

四、單支CCD可視范圍(FOV) : 735mm。

五、鏡頭 : 工業級鏡頭(需附光圈及焦距固定螺絲旋鈕)

六、機柜一臺；

七、顯示器：22↑LCD 1臺

八、硬盤容量：主機系統256G SSD，數據庫1TB HDD。

九、CPU Intel Core i5-5320↑、8G RAM、高效能工業計算機、O/S：win7系統(需附正版軟件授權標簽)

十、HP雷射打印機一臺

十一、輸入電源：220V±10%，50Hz±1%。

十二、上下波動：＜±2mm(膜面晃動范圍)

膠膜表面缺陷檢測設備檢測缺陷種類與要求

　　一、缺陷種類：黑點、雜質、蚊蟲、油污等，可符合要求于管制的檢測灰階條件下正常與穩定檢出。

　　二、要求

(1)黑點：檢測灰階±20↑可正常檢出；

(2)蚊蟲：檢測灰階±20↑可正常檢出；

(3)雜質：檢測灰階±20↑可正常檢出；

(4)破孔：檢測灰階±20↑可正常檢出；

(5)膠塊：檢測灰階±20↑可正常檢出；

(6)油污：檢測灰階±20↑可正常檢出；

以上瑕疵灰階差大于±20↑，檢出率可達98%↑。

膠膜表面缺陷檢測設備檢測軟件功能

一、檢測幅寬

依據實際膜寬自動尋找邊界及調整檢測寬度范圍，寬度差異不超過±10mm。

二、高精度檢測

污點檢出位置與缺陷實物位置及米數差異不超過±30mm。

三、檢測軟件與數據庫功能：客制化報表軟件

(1)瑕疵詳表及簡表，可根據需求進行多功能實時顯示功能。

(2)位置分布圖：單圖匯總顯示/雙圖各別顯示，可依需求自行切換。

(3)瑕疵影像列表。

(4)各類缺陷區分級距范圍5種以上。

(5)缺陷統計(圖及表)與CPK統計功能等客制化質量分析功能。

(6)缺陷分類與客制化篩選功能。

(7)可依生產排程輸入產品資料，并可進行編輯、修改、刪除等功能。

　　四、根據需求設定檢測參數

　　可依檢測產品分別設定相對應的檢測參數，按照產品需求選擇后自動切換。

　　五、數據庫與查詢功能

檢測資料可自動備份于數據庫便于查詢。

　　六、可將相關資料及數據傳送到指定位置

(1)按照不同條件查詢檢測資料(當日/選擇日期范圍/卷號輸入/手動選擇)；

(2)數據庫檢測資料在查詢時，缺陷可依種類與尺寸進行篩選，并按照選擇的缺陷種類分布圖。

　　七、一鍵導出

　　質量統計與分析資料具有導出功能，并轉成MS-Excel檔案。便于用戶做進一步的查詢，分析，建檔。

　　八、Y軸長度可以產品長度設定米數顯示級距。

　　九、報表軟件格式需配合客戶端要求設計。

　　十、可設定換卷自動打印功能。

　　十一、電力：單相AC220V 50Hz

　　注：軟件功能可根據客戶需求完成定制 廈門瑕疵檢測設備
