【概述】

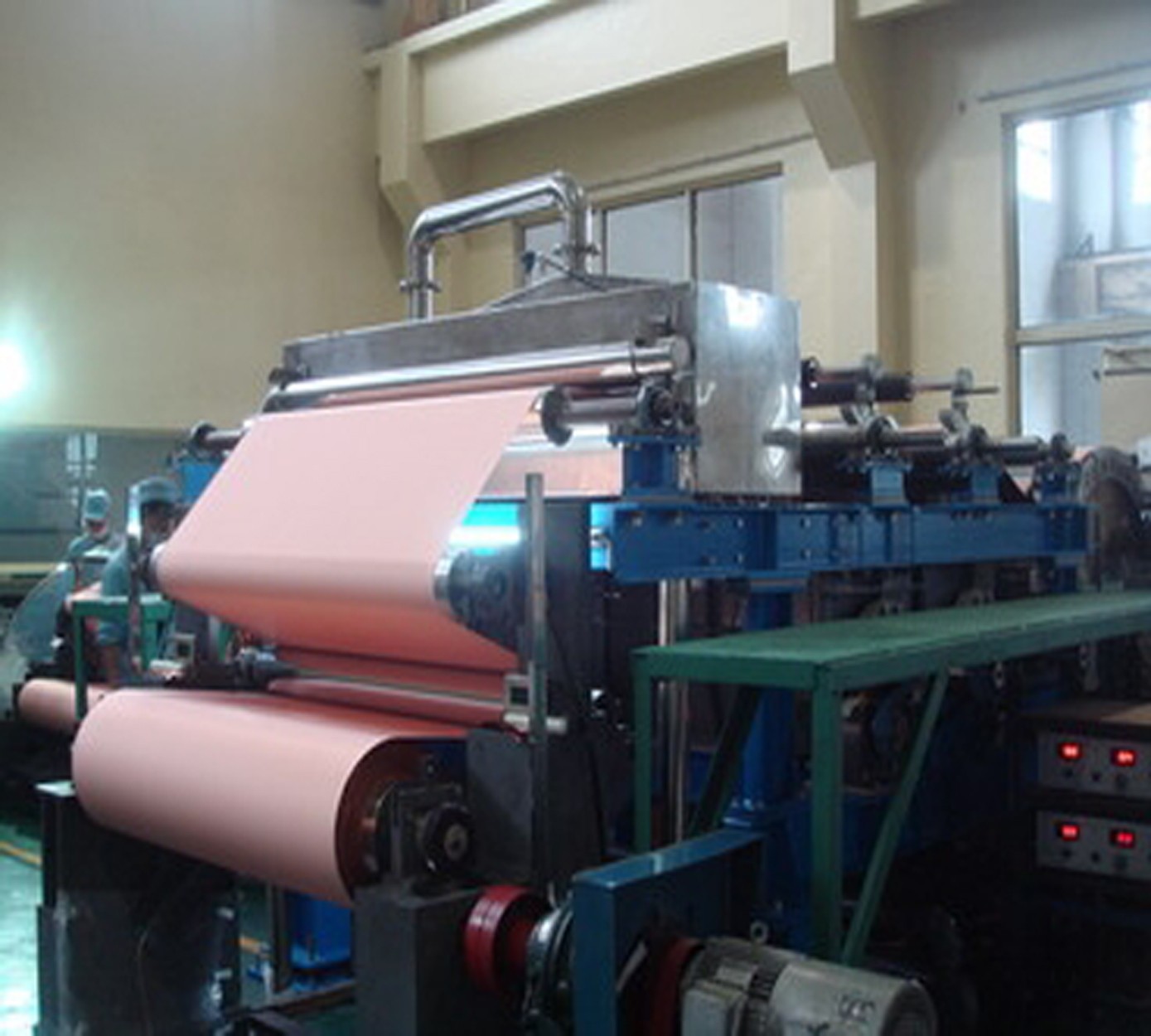

　　如何保證銅帶、銅箔的表面質量至關重要，在線生產線上架設視覺檢測系統進行是在線檢測，及時發現表面針孔、亮點亮斑、膠輥印、輥印、黑油線、亮暗線、端面毛刺、翹邊、碰傷、擦傷、起皺、振紋、振痕、斜紋等常見表面缺陷。保證優質的銅材質量產品生產，福建疆川智能銅材表面質量在線檢測系統具有強大的表面缺陷模式識別功能，操作方便，發現缺陷實時報警，可配貼標系統，是目前最有效的表面檢測方式。

銅材表面質量在線檢測系統-機器視覺系統

【系統簡介】

　　銅材表面質量在線檢測系統能實時檢測、顯示和識別銅箔片材上的所有表面缺陷，能檢測出表面針孔、亮點亮斑、膠輥印、輥印、黑油線、亮暗線、端面毛刺、翹邊、碰傷、擦傷、起皺、振紋、振痕、斜紋等常見表面缺陷。系統具有實時報警、卷報表打印等功能。

　　銅材表面質量在線檢測系統強大的表面缺陷模式識別功能，福建疆川智能根據表面缺陷的特征，在報警的同時，會指出導致該表面缺陷的設備、工藝問題所在，指導工人及時處理。

【檢測原理】

　　使用“背光” 成像方式，通過架設在生產線上的CCD線陣相機進行實時同步掃描，CCD將采集到的圖像數據傳輸給視覺檢測軟件MVI多功能圖像處理軟件，通過軟件對帶鋼表面圖像特征進行分析判斷，從而進行實時檢測、分類和處理各種針孔、邊裂等缺陷，其結構原理圖如下：

【系統功能】

1.操作便捷

 操作簡單，只需點擊“開始”、“停止”即可完成所有操作。

2.穩定性高

 可連續工作在極端溫度和廠房環境中。

3.100%幅面表面檢測

 發現疵點時可根據設定發出報警,提示及時修復,避免大量缺陷產品的產生。

4.完整的表面質量信息

 材料表面疵點圖像由計算機進行保存,每卷產品都有完全的疵點圖像/位置和數量等信息,產品幅面邊緣根據需要可以進行自動貼標。

5.高精度檢測

 方案可100%檢測出0.02 平方毫米以上的疵點缺陷,滿足客戶的不斷提升的產品品質要求。

6.軟件數據庫管理功能

 可以對生產的每卷材料進行精確的質量統計,詳細的缺陷記錄(大小和位置)和統計為生產工藝及設備狀態調整提供了方便;離線分析,用于后續分切和質量管理,可有效保證產品質量。

7.定位標識功能

 每生產一卷產品，系統會自動對這一卷產品的表面缺陷進行統計，同時打印出統計標簽，貼在每一卷產品上，跟隨產品發放下游。這樣用戶就可以通過每一卷產品上面的標簽對產品進行評級，從而有效的用于分配不同質量要求的用途。

8.系統聯動

 當系統檢測到疵點時進行聲光報警，也可在系統中加入其他連鎖I/O 輸出。

9.一鍵導出

 一鍵導出EXCEL缺陷明細表，便于用戶做進一步的查詢，分析，建檔。

【系統優勢】

1、采用冷光源技術，功耗低、壽命長；

2、表面缺陷檢測軟件組態方便，缺陷能以照片形式顯示，直觀清晰；

3、多相機組合技術，可以滿足用戶的任意檢測精度要求；

4、使用高速線陣相機進行圖像數據采集；

5、可以根據用戶的要求，選配打標系統。

【技術參數】

1、檢測速度：最高檢測速度500米/分鐘

2、檢測寬度：適應任何寬幅（進行多相機組合）

3、檢測精度：0.1mm*0.1mm（可根據要求配置）

4、結果處理：（1）報警燈響亮；分列顯示缺陷圖案；

                      （2）統計各種規格的產品缺陷信息，形成產品缺陷報告；
